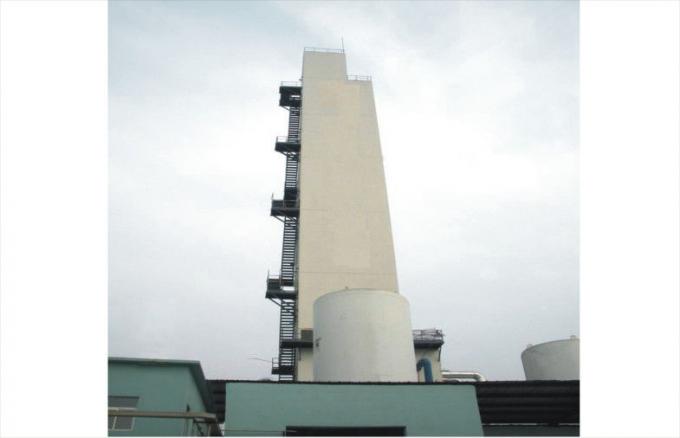

Planta de gás do nitrogênio do oxigênio da pureza alta, planta médica criogênica da separação do ar

Planta de gás do nitrogênio do oxigênio da pureza alta, planta médica criogênica da separação do ar





Detalhes rápidos:



Circunstância: novo

Lugar de origem: China (continente)

Marca: UIG

Número de modelo: KDN, KLN, SÉRIE DE KDON

Capacidade de produção: 50-2000 m3/hour

Poder: 60-1000 QUILOWATT

Tensão: 380v, 400V, 440V

Certificação: 9001:2000 do ISO

Garantia: 1 ano

Vida: 20 anos com manutenção apropriada

Serviço pós-venda proporcionado: Projeta disponível para prestar serviços de manutenção no ultramar a plantas

Uso: Industrial e médico (oxigênio, oxigênio líquido, nitrogênio, nitrogênio líquido)

As plantas da separação do ar de UIG são projetadas para uma escala vasta das capacidades e dos produtos resumida abaixo: PARA O OXIGÊNIO 99.7% E O NITROGÊNIO 99,999%



Especificações:



Fluxo de LO2	100 L/H	200 L/H	300 L/H	500 L/H	800 L/H
Pureza de LO2	99,6%	99,6%	99,6%	99,6%	99,6%
Pressão do LOX	0,08 MPA	0,08 MPA	0,08 MPA	0,08 MPA	0,08 MPA
Fluxo de LN2	(100 L/H)	(200 L/H)	(300 L/H)	(500 L/H)	(800 L/H)
Pureza de LN2	99,999%	99,999%	99,999%	99,999%	99,999%
Pressão de LN2	0,08 MPA	0,08 MPA	0,08 MPA	0,08 MPA	0,08 MPA
Tempo Start-up	5-8 horas	5-8 horas	5-8 horas	5-8 horas	5-8 horas
Período de funcionamento	Anos ≥2	Anos ≥2	Anos ≥2	Anos ≥2	Anos ≥2

As especificações técnicas principais das séries líquidas ASPs

Índices modelo		KLN- 8Y	KLN- 30Y	KDON- 100Y/100Y	KDON- 200/200Y	KDON- 300Y/300Y	KDON- 500Y/500Y	KDON- 800Y/800Y	KDON- 1000Y1000Y
Fluxo de Lo2	L/H	--	--	100	200	300	500	800	1000
Pureza de Lo2	% (o2)	--	--	99,6	99,6	99,6	99,6	99,6	99,6
Pressão do Lox	Mpa	--	--	~0,03	~0,03	~0,25	~0,25	~0,25	~0,25
Fluxo de LN2	L/H	8L/h	30L/h	Ou 100	Ou 200	Ou 300	500	Ou 800	1000
Pureza de LN2	% (N2)	99,9	99,9	99,999	99,999	99,999	99,999	99,999	99,999
Pressão de LN2	Mpa	Pressão ordinária	Ordinário pressão	~0,025	~0,025	~0,4	~0,4	~0,4	~0,4
Tempo Start-up	h	1	2	5-8	8-12	-16	-22	-20	-26
Período de funcionamento	ano	--	--	≥2	≥2	≥2	≥2	≥2	≥2



Processo:



Coluna do →Rectification do purificador do → do pré-arrefecedor do → do compressor de ar de Air→ e tanque de oxigênio do →liquid do Turbocompressor-expansor ou tanque do nitrogênio líquido



Descrição:



ETAPA 1 - Compressão do ar por compressores de ar giratórios.

Na primeira fase o ar é comprimido em uma baixa pressão da barra 5-7 (plantas de gás) à barra 10 (plantas líquidas). O ar pode ser comprimido em tal baixa pressão pelo compressor giratório sem problemas (o parafuso/tipo centrífugo tecnologia avançada é empregado no lugar do pistão volumoso velho que reciproca o compressor).



ETAPA 2 - Pre-Refrigerar do ar

A segunda etapa do processo usa um líquido refrigerante da baixa pressão pre-refrigerando o ar processado à temperatura ao redor 12 DEG C antes que entre no purificador.



ETAPA 3 - Purificação do ar pelo purificador

O ar entra em um purificador que consiste nos secadores gêmeos da peneira molecular, trabalhando alternativamente. As peneiras moleculars removem o dióxido & a umidade de carbono do ar do processo antes que o ar incorpore a unidade da separação do ar.



ETAPA 4 - Separação de ar líquido no oxigênio e no nitrogênio na coluna da separação do ar

Lubrifique livre, umidade - livre e o ar livre de dióxido de carbono participa no baixo tipo permutador de calor da aleta do prato de pressão onde o ar é refrigerado abaixo das temperaturas do sub zero pelo processo de expansão do ar no expansor do turbocompressor. Devido à eficiência térmica excelente nós podemos conseguir um delta t da diferença da temperatura tão baixo quanto 2 DEG C na extremidade morna destes cambistas.



O ar tem que ser refrigerado para sub as temperaturas zero para a liquefacção & a refrigeração criogênica & refrigerar são fornecidas pelo expansor altamente eficiente do turbocompressor, que refrigera o ar à temperatura quase abaixo de -165 to-170 DEG C. O ar obtem liquefeito quando entra na coluna da separação do ar & a obtem separado no oxigênio & no nitrogênio pelo processo de correção.



O oxigênio está disponível no formulário do gás ou do líquido (conforme a exigência) na tomada do ASU em uma pureza de 99,6%. O nitrogênio está igualmente disponível na tomada como um segundo produto em uma pureza de 99,99% até 3ppm simultaneamente sem perda de produto do oxigênio (ou como especificado).



ETAPA 5 – Armazenamento do produto

Para o gás: O produto final no formulário de oxigénio comprimido/nitrogênio vai aos cilindros de oxigênio de alta pressão na barra 150 ou até mais altamente ATÉ 200 BARRAM como necessário. OU para a fonte do encanamento ou o consumo do cativo.



Aplicações:



nós fornecemos a muitos países (Rússia, Cazaquistão, Tajiquistão, Índia, Bangladesh, Tailândia, Filipinas, Coreia do Norte, Mongólia, Guiné Equatorial, Botswana, Zâmbia, Angola, Tanzânia).

Vantagens competitivas:



Eficiência econômica mais alta, boa qualidade, mais baixo custo do transporte, melhor preço do desempenho, segurança e conveniência.
